Merkel Guide Ring SB
Tìm sản phẩm
Giỏ hàng 0
Sản phẩm
Số lượng
Yêu cầu báo giá
Loại sản phẩm
Thương hiệu
Part No.
Kích thước lắp đặt
  • Đường kính trong ID
    mm
  • Đường kính ngoài OD
    mm
  • Chiều cao phốt H1
    mm
  • Chiều cao khe lắp H2
    mm

Merkel Guide Ring SB

Cài đặt và xử lý

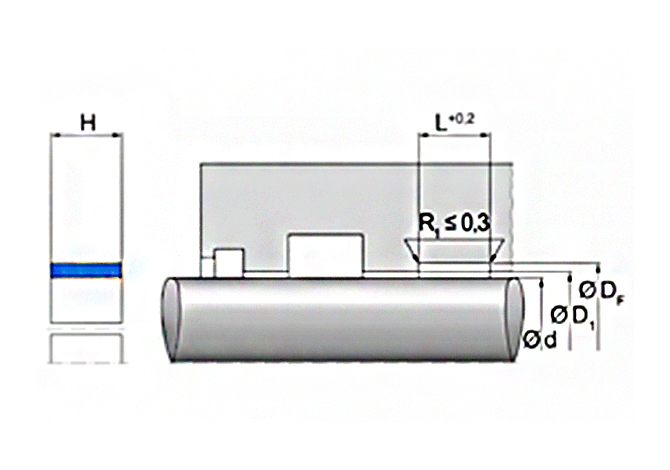

Kích thước lắp đặt

Thuộc tính vật liệu

Khả năng niêm phong

Download Chi tiết kỹ thuật (PDF)
Part No. ID OD H1 H2 Số lượng Chọn
24335492 1650 1658 24.5 25
24363063 1295.4 1303.4 24.5 25
24357301 1150 1158 24.5 25
24296553 1050 1058 24.5 25
24352886 1000 1005 24.5 25
24293718 975 983 24.5 25
24359657 970 978 24.5 25
24294142 950 958 24.5 25
24257240 900 908 24.5 25
24338494 890 898 24.5 25
24297567 890 898 14.8 15
24336302 880 888 24.5 25
24294618 860 868 24.5 25
24269891 850 858 24.5 25
24339267 830 838 24.5 25
24335809 820 828 24.5 25
24295217 800 808 24.5 25
24351818 790 798 24.5 25
24331518 787.4 795.4 24.5 25
24306400 750 758 24.5 25
24367124 749,5 757,5 24.5 25
24243177 740 748 24.5 25
24362406 730 735 24.5 25
24295834 720 728 24.5 25
24359709 710 715 24.5 25
24257373 700 705 14.8 15
24269484 680 688 24.5 25
24300401 670 678 24.5 25
24353636 670 675 24.5 25
24336388 660 665 24.5 25
24293966 650 658 24.5 25
24302589 650 655 24.5 25
24302588 650 655 14.8 15
24298435 640 648 24.5 25
24308091 630 638 24.5 25
24340044 600 608 24.5 25
24337098 600 605 24.5 25
24288148 590 598 24.5 25
24316066 590 595 24.5 25
24307424 580 588 24.5 25
24315103 570 578 24.5 25
24250196 570 575 24.5 25
24275169 560 568 24.5 25
24361615 558.8 566.8 24.5 25
24362838 550 555 24.5 25
24274965 540 548 24.5 25
24351386 535 540 9.6 9,7
24363243 530 538 24.5 25
24356360 530 535 14.8 15
24329460 520 528 24.5 25
24345682 520 525 24.5 25
24299556 510 518 24.5 25
24346656 508 516 24.5 25
24269421 500 508 24.5 25
24269675 500 505 24.5 25
24356362 500 505 14.8 15
24290172 490 498 24.5 25
24291803 480 488 24.5 25
24339373 480 485 24.5 25
24334724 475 483 24.5 25
24359238 470 475 24.5 25
24327589 470 475 14.8 15
24361809 463.6 471.6 24.5 25
24269407 460 468 24.5 25
24339221 460 465 24.5 25
24356363 460 465 14.8 15
24367537 457.2 465.2 24.5 25
24294987 450 458 24.5 25
24339926 450 455 24.5 25
24265877 450 455 14.8 15
24363242 440 448 24.5 25
24346468 420 428 24.5 25
24329919 420 425 24.5 25
24356361 420 425 14.8 15
24294216 410 415 24.5 25
24288046 410 415 14.8 15
24361390 406,4 414,4 24.5 25
24259182 400 408 24.5 25
24333824 400 405 24.5 25
24345757 400 405 14.8 15
24307327 390 398 24.5 25
24187414 390 395 24.5 25
24375951 390 395 14.8 15
24250195 380 385 24.5 25
24353459 380 385 14.8 15
24327519 370 375 24.5 25
24342012 360 368 24.5 25
24226084 360 365 24.5 25
24226083 360 365 14.8 15
24337997 350 358 24.5 25
24226082 350 355 24.5 25
24226081 350 355 14.8 15
24226080 340 345 24.5 25
24226079 340 345 14.8 15
24187413 330 335 24.5 25
24226078 330 335 14.8 15
24308092 320 328 24.5 25
24226077 320 325 24.5 25
24226076 320 325 14.8 15
49044808 316,2 321.2 24.5 25
24294293 310 318 24.5 25
24343892 310 315 24.5 25
24226075 310 315 14.8 15
24256760 300 308 24.5 25
24334866 300 305 24.5 25
24191327 300 305 14.8 15
24353315 280 288 24.5 25
24351791 280 285 24.5 25
24226073 280 285 14.8 15
24226071 260 265 14.8 15
24226070 250 255 14.8 15
24262692 240 248 24.5 25
24354796 240 245 24.5 25
24197575 240 245 14.8 15
24342273 230 235 19.8 20
24226069 230 235 14.8 15
24209167 220 225 14.8 15
24263732 210 218 24.5 25
24226067 210 215 14.8 15
24227974 200 208 24.5 25
24131084 200 205 14.8 15
24262387 190 195 24.5 25
24216375 190 195 14.8 15
24354370 180 188 24.5 25
24131081 180 185 14.8 15
24375858 170 175 24.5 25
24190517 170 175 14.8 15
24183087 165 170 14.8 15
24131078 160 165 14.8 15
24131075 150 155 14.8 15
24349284 145 150 24.5 25
24342271 145 150 19.8 20
24143420 140 145 24.5 25
24131072 140 145 14.8 15
24131071 140 145 9.6 9.7
24375478 130 135 19.8 20
24172594 130 135 14.8 15
24131069 125 130 14.8 15
24131068 125 130 9.6 9.7
24240122 120 125 24.5 25
24174685 120 125 14.8 15
24136649 120 125 9.6 9.7
24311951 115 120 24,5 25
24375990 111.1 116.1 19.8 25
24306764 110 115 24.5 25
24193285 110 115 14.8 15
24191184 105 110 14.8 15
24197459 105 110 9.6 9.7
24294287 100 105 24.5 25
24174684 100 105 14.8 15
24131062 100 105 9.6 9.7
24148244 95 100 9.6 9.7
24232557 90 95 14.8 15
24131060 90 95 9.6 9.7
24346624 85 90 14.8 15
24131058 85 90 9.6 9.7
24345442 80 85 24.5 25
24138557 80 85 14.8 15
24131056 80 85 9.6 9.7
24351115 75 80 14.8 15
24131054 75 80 9.6 9.7
24180724 70 75 14.8 15
24131051 70 75 9.6 9.7
24341762 65 70 14.8 15
24131048 65 70 9.6 9.7
24131045 63 68 9.6 9.7
24237268 60 65 19.8 20
24194850 60 65 14.8 15
24131042 60 65 9.6 9.7
24131041 60 65 5.5 5.6
24290092 56 61 14.8 15
24131039 56 61 9.6 9.7
24131038 56 61 5.5 5.6
24275189 55 60 14.8 15
24131036 55 60 9.6 9.7
24237133 50 55 14.8 15
24131033 50 55 9.6 9.7
24131032 50 55 5.5 5.6
24131030 45 50 9.6 9.7
24131029 45 50 5.5 5.6
24131026 42 47 5.5 5.6
24131024 40 45 9.6 9.7
24226052 40 43 5.5 5.6
24226050 38 41 5.5 5.6
24131021 36 41 9.6 9.7
24226049 36 39 5.5 5.6
24226048 35 38 5.5 5.6
24306287 32 37 9.6 9.7
24226047 32 35 5.5 5.6
24226046 30 33 5.5 5.6
24226045 28 31 5.5 5.6
24226044 25 28 5.5 5.6
24288276 22 25 5.5 5.6
24269402 20 23 5.5 5.6
